樓主  發表于: 2010-02-09 16:51
       我廠有很多機器需要這樣一種電路，用腳踏開關控制，踩一腳上去，再踩一腳下來，是通過控制一個帶中位，左位，右位的電磁換向閥實現的哦，不能用PLC來實現，就用三個不知還是四個中間繼電器實現的！例如伸展機，削勻機的腳踏開關就是這樣的哦,踩一腳左位得電，膠輥上，再踩一腳右位得電，膠輥下，無電狀態在中位!
謝謝工控網,工控伴我長!
ydp
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的 主題 / 回貼
1樓  發表于: 2010-02-09 19:15
沒難度的單按鈕起停電路就搞定！
ydp
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的 主題 / 回貼
2樓  發表于: 2010-02-11 12:15
引用
引用第14樓huixiaxuema于2010-02-10 17:41發表的  :
4樓你說的這種單按鈕啟停電路，對兩位的電磁閥行，但對有中位的怎么實現呢？

電磁閥左右兩個線圈都斷電時輸出中位。
ydp
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的 主題 / 回貼
3樓  發表于: 2010-02-11 23:43

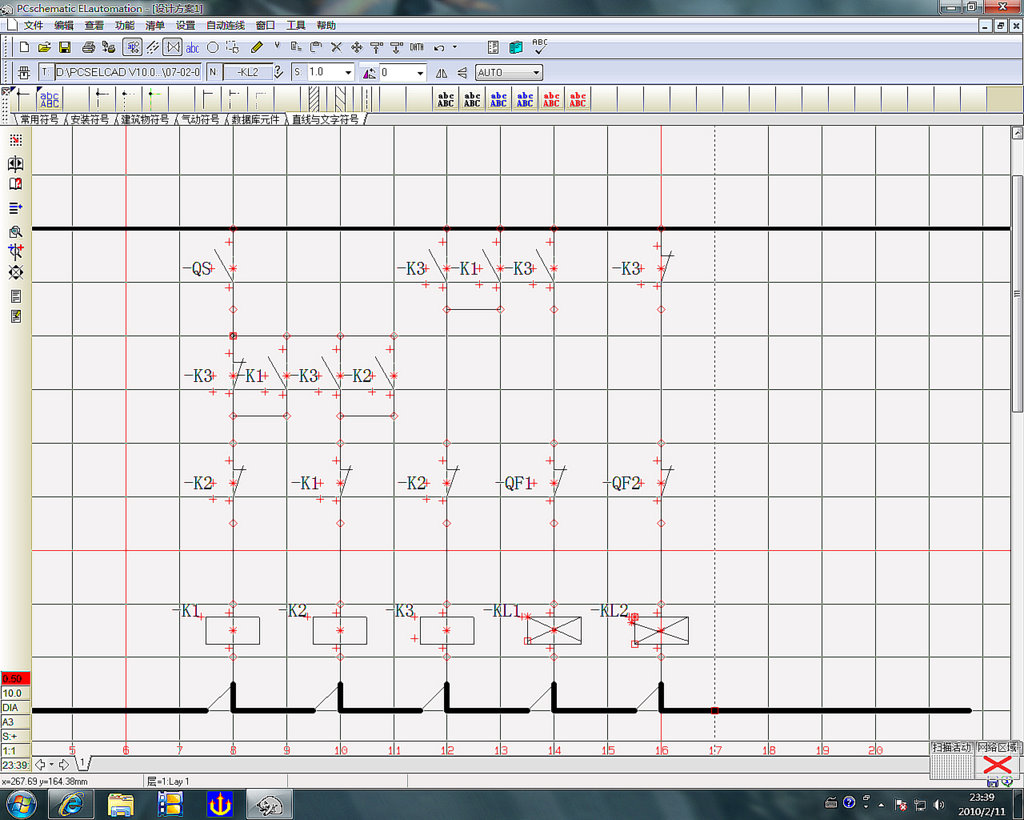

圖片：
電路
[ 此帖被ydp在2010-02-11 23:51重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+5(sjm213) 熱心助人
    ydp
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看ydp的 主題 / 回貼
    4樓  發表于: 2010-02-12 12:54
    這是PCsELcad 10.0.1 中文版 但多數用 AutoCAD Electrical 2009
