duanyuzhong
級別: *
![]() |
請問三極管的級間電容是個什么概念 是不是說三極管內部c b e極間有相等效的類似電容的東西 在高頻率情況下 把三極管 對地 短路 分流而影響三極管的輸入輸出是吧 書上說的不清楚 很難理解 |
---|---|
|
ljl5130
中國工控!雄起!
級別: 略有小成
![]() |

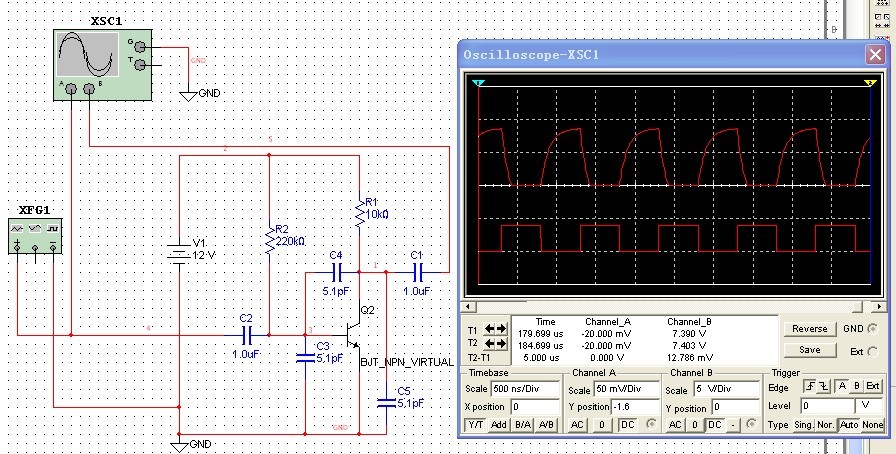

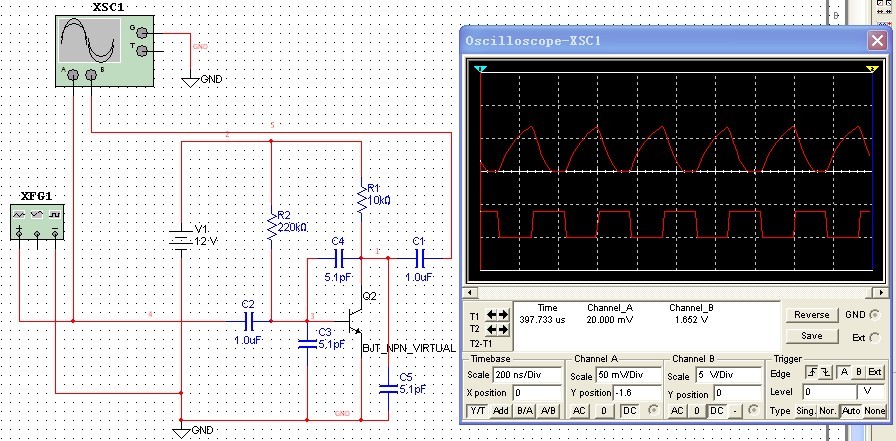

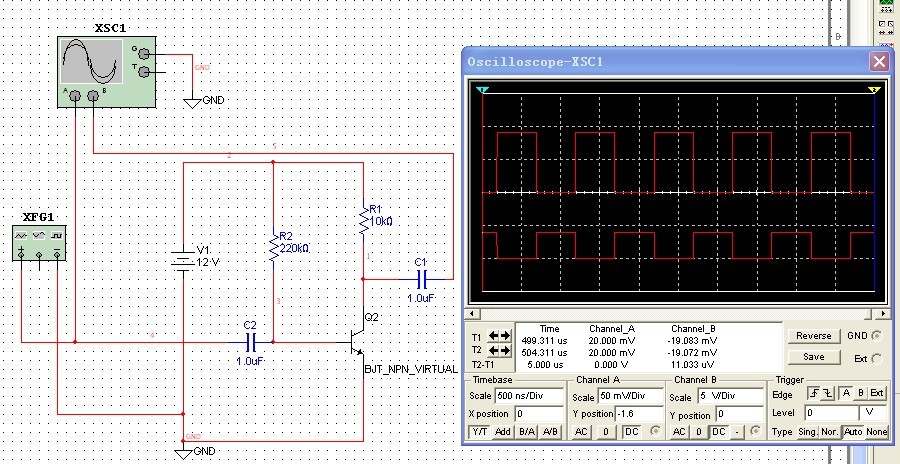

![]() 輸入為1MHz的方波,輸出不變。 ![]() 輸入為1MHz的方波,增加結電容c3,c4,c5輸出波形變化,圖中為理想三極管,增加等效結電容。 ![]() 輸入改為3MHz的方波,輸出波形嚴重變形。 |
---|---|
本帖最近評分記錄: |
工控學子
學無止境
級別: 家園?
![]() |
找書看看,電子入門篇五大元件。 |
---|---|
|
wangfuwang
下崗農民
級別: 家園?
![]() |
三極管極間電容分有型和無型,但一般是只無型電容,有型電容是電路設置時根據電路的情況選用的,無型電容是看不到的,是因電路板或電路板走線和積塵潮濕產生的,在高頻電路中易對電路產生干擾, |
---|---|
|
duanyuzhong
級別: *
![]() |
[quote]引用第1樓ljl5130于2009-06-18 10:32發表的 : [attachment=24497] 輸入為1MHz的方波,輸出不變。 [attachment=24498] 輸入為1MHz的方波,增加結電容c3,c4,c5輸出波形變化,圖中為理想三極管,增加等效結電容。 是不是 EWB仿真軟件 太細心了 很真實啊 萬分感謝 基本理解意思了 這個實驗讓人印象很深刻啊 謝謝大家 |
---|---|
|
